Teknologien

Norskutviklet teknologi

Vårt lysstyringssystem er utviklet i sin helhet av Datek. All videreutvikling og support skjer fra vårt lokale i Lillestrøm, rett utenfor Oslo.

Med eierskap og kompetanse på alle ledd i løsningen kan vi tilby standard systemer så vel som kundespesifikke applikasjoner uten avhengigheter til tredjepart. Det gir god fleksibilitet for våre kunder, og er en garanti for å investere i et system som utvikler seg i takt med markedet, kundebehovene og regulatoriske krav.

Bygget som en IoT-løsning fra bunnen av, kommuniserer enhetene med hverandre i nettskyen. Systemet muliggjør beskyttet og styrt tilgang for den enkelte bruker med sine rettigheter og behov – enkelt og sømløst.

Alle enheter kan fjernoppgraderes (OTA) med forbedringer og nye funksjoner eller spesialløsninger slik at kunden er godt rustet for fremtiden.

Energisparing, bybelysning, lysanlegg, fasadebelysning, sensorer, smart city, styringsnode, utstyr til gatebelysning, utenddørsbelysning

Smart city, Smart lysstyring, Outdoor lighting, Lysstyring, Light control, Gatelys

Smart belysning som reduserer kostnader og miljøavtrykk

Om systemet

Styringssystem for utendørs belysning

Datek lysstyring er et kontroll- og overvåkningssystem for utendørs belysningsanlegg. Systemet er utviklet for å optimalisere energibruk, effektivisere drift og vedlikehold, samt minimere uønsket lysforurensing.

Zigbee teknologi

Vi har jobbet med Zigbee siden 2006. Zigbee er et trådløst språk som benyttes i en rekke industrier og teknologier innenfor tingenes internett (IoT). Språket benyttes til å få ting til å snakke med hverandre. Noen av fordelene er et veldig lavt strømforbruk og lang rekkevidde. Dette gjør Zigbee velegnet i batteridrevet utstyr.

Vi benytter Zigbee innenfor styring av veilys, og siden det er en standard radio- og applikasjonsprotokoll kan man enkelt knytte utstyr fra flere leverandører sammen.

Slik fungerer det

Styringsenhetene plassert i felt er til enhver tid oppkoblet og gir full kontroll med kontinuerlige tilbakemeldinger om status. Lysstyringsenhetene våre er integrert utvendig eller innvendig i armaturet. De kan også monteres på stolpe, i koblingsboks eller et veilysskap.
‍
Løsningen er egnet for både nye anlegg med moderne dimbare LED-lyskilder eller for tradisjonelle kontaktstyrte tennskap.Systemet gjenspeiler kontinuerlig de faktiske forhold ute i felt, derfor benyttes et kartbasert brukergrensesnitt for å konfigurere lysprofiler basert på funksjon og eksakt posisjonering.
‍

Full kontroll

Kontrollregimet er basert på regelsett som kjøres i en sikker, skybasert serverløsning. Styringssignalene for dimmenivå kan være nesten hva som helst. I sin enkleste form er det en tabell som følger soloppgang og solnedgang basert på geografisk plassering.

For mere nøyaktig lysnivåregulering som tar hensyn til lokale forhold kan det benyttes en LUX-måler.

Systemet gir også muligheter for SMS-meldinger ved alarmer, eller beskjed på e-post for spesifikke hendelser. Data samles og lagres i et datasenter, og utstrakt logging gir muligheter for mange forskjellige rapporter om historiske data og hendelser.

Brukertilpasset lysstyring

Lysstyringssystemet er et IoT-system (Internet of Things) der enhetene kommuniserer via nettskyen. Brukere får behovsbaserte rettigheter og sikker tilgang, alt styres enkelt via webportal eller mobil.

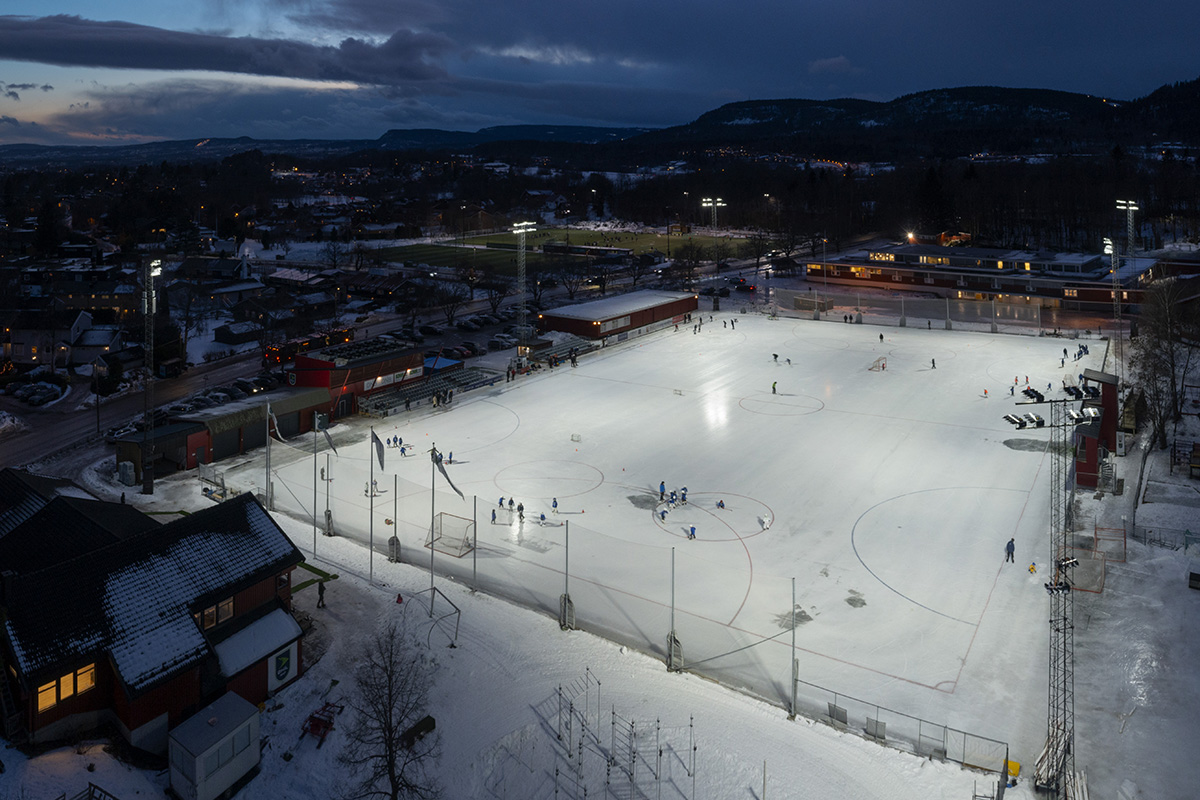

En fotballtrener som vil skifte fra treningslys til kamplys, eller en montør som vil skrur på et anlegg på dagtid for nødvendig vedlikehold, kan begge benytte en enkel app på mobiltelefonen.

Med en robust oppbygd kommunikasjonskjede har alle enheter innebygde prosedyrer for hvordan de skal agere dersom noen ledd i kjeden faller ut. Dette forebygger driftsstans, og så lenge lampen har strøm, sikrer sikkerhetsmekanismer at den lyser.

Driftssikkerhet og oppetid

Zigbee er en radiostandard for store nettverk med mange enheter. Nettverket baserer seg på en velprøvd teknologi med en MESH-struktur som gjør at alle styringsenheter i armaturene bidrar til en stabil radiolink i området. MESH fungerer slik at signalene hopper fra armatur til armatur på vei til sin destinasjon, som oftest en radiokoordinator plassert i en gateway i et VTP.
‍
Faller en styringsenhet bort, velger signalet automatisk en annen vei til sin destinasjon. Vi bygger ofte våre nettverk med multiple koordinatorer for utvidet driftssikkerhet.Våre løsninger skalerer effektivt, og vi drifter i dag enkeltnett med mange tusen noder.

Kommunikasjon mellom gateway og sentralt system skjer via GPRS, 3G, 4G og alternativt via TCPIP over LAN eller fiber dersom dette er tilgjengelig. Ved feil på GPRS-nettet kan SMS brukes for å styre lyset.

Vårt valg av Zigbee som protokoll skyldes, foruten fleksibiliteten det gir, ønsket om maksimal driftssikkerhet. Zigbee skaper en kryptert kommunikasjon mellom gateway og armaturenheter via 2,4 GHz radioteknologi og følger IEEE 802.15.4-standarden.

Jevnlig dataoverføring

Noen data overføres rutinemessig med fastlagte og/eller konfigurerbare intervall, mens overføring av andre data er hendelsesbasert eller overføres ved endring i verdi.

I tillegg til regelbestemt overføring av data inn til server, kan også data forespørres ved behov fra serveren, som for eksempel brukerinitierte forespørsler. Det er et eget separat regime for innsamling av sertifisert målerstand for forbruksmåling.

Dersom en eller flere deler av kommunikasjonslinjen faller ut, begynner systemet flere parallelle løp for å sikre drift av løsningen. Dersom en enhet ikke har rapportert på forventet intervall, vil det forsøkes gjentatte ganger å opprette kontakt. Fører ikke dette frem vil en alarm genereres etter en definert tidsperiode.

Riktig lys på riktig sted til riktig tid
